Válvula de mariposa tipo oblea
Los precios reflejan los costos actuales de los materiales. Para obtener materiales o calidades alternativas, comuníquese con nosotros para obtener soluciones personalizadas y precios precisos.
Seguro de calidad
Contamos con un equipo de control de calidad dedicado y equipos de pruebas avanzados para garantizar una calidad constante del producto.
Entrega oportuna
Con proveedores confiables de materia prima y procesos de producción optimizados, garantizamos una entrega a tiempo.
Excelente servicio postventa
Nuestro equipo de expertos en válvulas brinda un soporte posventa impecable.
Certificaciones
Nuestros productos cuentan con hasta 10 certificados de certificación internacionales autorizados, lo que garantiza el cumplimiento de los estándares globales.
DETALLES DE PRODUCTO

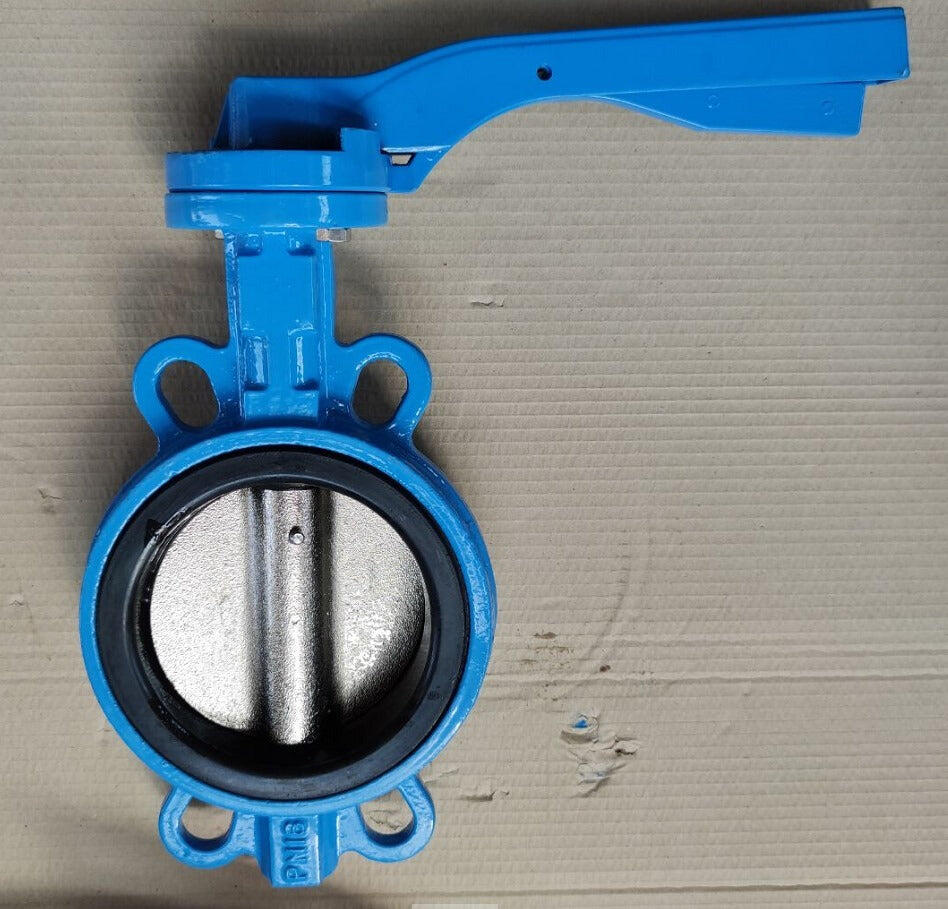

Introducción a la válvula de mariposa Wafer
La válvula de mariposa Wafer funciona mediante una placa de mariposa en forma de disco instalada a lo largo de la dirección del diámetro de la tubería. La placa gira dentro del canal cilíndrico del cuerpo de la válvula alrededor de su eje, con un rango de rotación de 0° a 90°. A 90°, la válvula está completamente abierta.
Esta válvula presenta una estructura simple, tamaño compacto y peso liviano. Solo requiere una rotación de 90° para abrir y cerrar rápidamente, proporcionando así excelentes características de control de fluidos. Cuando está completamente abierta, el espesor de la placa de mariposa es la única resistencia al flujo del medio, lo que resulta en una caída de presión mínima. Las válvulas de mariposa ofrecen dos tipos de sellado: elástico y metálico. El sello elástico puede colocarse en el cuerpo de la válvula o fijarse alrededor de la placa de mariposa, lo que se adapta a diferentes requisitos de durabilidad y eficiencia de sellado.
Características de la válvula de mariposa tipo wafer:
- Pequeño y liviano, fácil de desmontar y mantener, y puede instalarse en cualquier posición. Utilizando instalación de sujeción de brida de tubería.
- Estructura simple y compacta, apertura giratoria de 90° rápidamente. Puede agregar control remoto eléctrico o neumático, conocido como válvula de mariposa revestida de caucho eléctrica importada y válvula de mariposa neumática importada.
- Pequeño par de funcionamiento, peso ligero que ahorra mano de obra.
- Las características del flujo tienden a ser lineales, buen rendimiento de regulación. Se puede utilizar para regulación.
- el número de pruebas de apertura y cierre hasta decenas de miles de veces, larga vida.
Nota: Los precios marcados son para válvulas de mariposa tipo oblea con mango de 2 a 12 pulgadas y para válvulas de mariposa tipo oblea con engranaje helicoidal de 14 a 48 pulgadas. El actuador neumático y el actuador eléctrico se pueden configurar según los requisitos.
Oblea, válvula de mariposa Dibujo
Estándar de implementación
| Categoría | Detalles |
|---|---|
| Tipo | Oblea |
| Cara a cara | API609, BS5155, DIN3202, ISO5752 |
| Brida | DIN, BS, UNI, ISO, ANSI, COMO, JIS |
| Brida de montaje | ISO5211 |
| Presión laboral | PN16 (200 PSI) |
| Solicitud | HVAC, suministro de agua y alcantarillado, alimentos y bebidas, productos químicos/petroquímicos/procesamiento, energía y servicios públicos, papel y pulpa, construcción naval |
Materiales estándar de las piezas principales
| Artículo | Nombre de la pieza | Material |
|---|---|---|
| 1 | Cuerpo | CI/DI/CS/SS, etc. |
| 2 | Asiento | EPDM/PTFE/VITON/NBR/Hypalon etc. |
| 3 | Eje | SS416/316/304 etc. |
| 4 | Desct | CF8/CF8M/D1+Ni etc. |
| 5 | Alfiler | SS304/SS316 |
| 6 | Cojinete | PTFE/Bronce |
| 7 | Anillo O | NBR/EPDM |
Dimensiones:(mm)
