Обратный Клапан Двухстворчатый Межфланцевый
Цены отражают текущую стоимость материалов. Для альтернативных марок или материалов, пожалуйста, свяжитесь с нами для получения индивидуальных решений и точной стоимости.
Обеспечение Качества
У нас есть специализированная команда контроля качества и современное испытательное оборудование для обеспечения стабильного качества продукции.
Своевременная Доставка
С надежными поставщиками сырья и оптимизированными производственными процессами мы гарантируем своевременную доставку.
Отличное Послепродажное Обслуживание
Наша команда экспертов по клапанам предоставляет безупречную поддержку после продажи.
Сертификаты
Наши продукты имеют до 10 международных авторитетных сертификатов, обеспечивающих соответствие мировым стандартам.
ПОДРОБНОСТИ О ПРОДУКТЕ

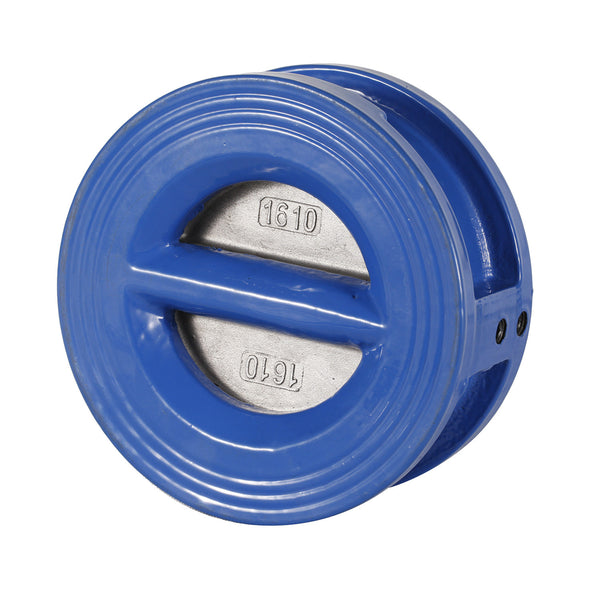

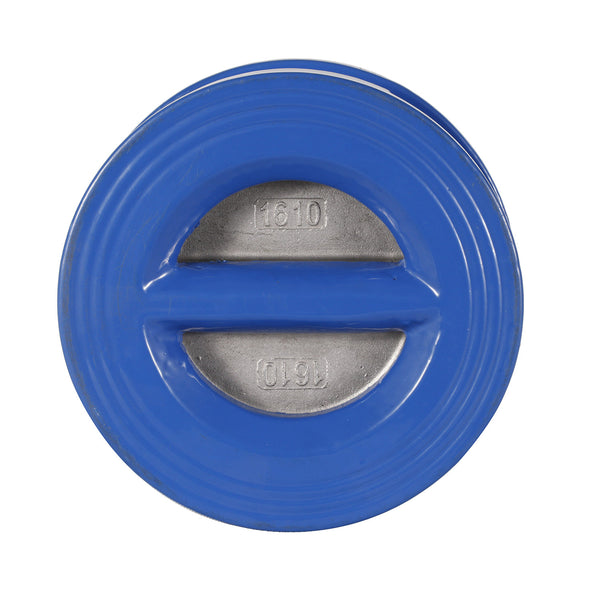

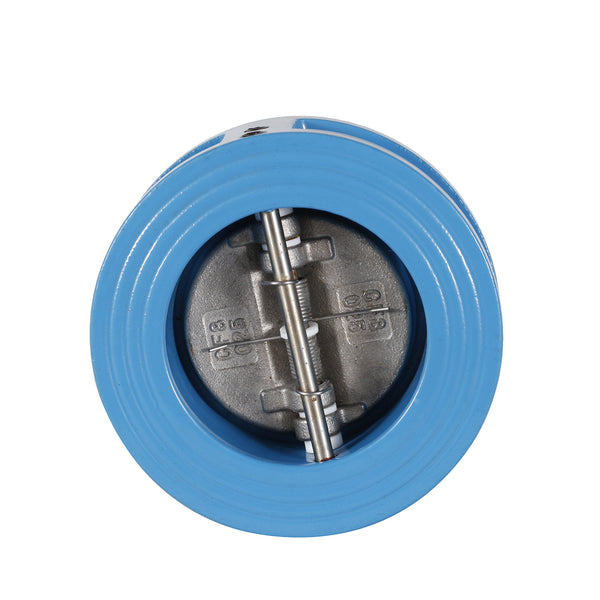

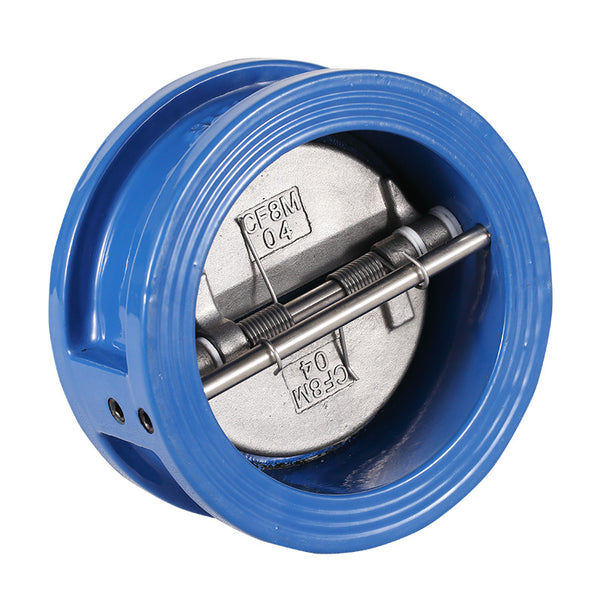

Введение Обратный Клапан Двухстворчатый Межфланцевый
Обратный клапан двухстворчатый межфланцевый является надежным и эффективным решением для предотвращения обратного потока в трубопроводах. Благодаря уникальной конструкции этот клапан обеспечивает плотное уплотнение, позволяя жидкости течь плавно и без перебоев. Изготовленный из высококачественных материалов, он гарантирует долговечность и долгосрочную производительность. Благодаря прочной конструкции и легкости установки, этот клапан является идеальным выбором для любых промышленных применений.
Чертеж Обратный клапан двухстворчатый межфланцевый
Стандарт Выполнения
| Категория | Подробности |
|---|---|
| Тип | Межфланцевый |
| Межфланцевое расстояние | API609, BS5155, DIN3202, ISO5752 |
| Фланцы | DIN, BS, UNI, ISO, ANSI, AS, JIS |
| Монтажный фланец | ISO5211 |
| Рабочее давление | PN16 (200PSI) |
| Применение | ОВКВ (Отопление, Вентиляция и Кондиционирование Воздуха), Водоснабжение и Канализация, Пищевая и Напиточная Промышленность, Химическая/ Нефтехимическая/ Нефтеперерабатывающая Промышленность, Энергетика и Коммунальные Услуги, Бумажная и Целлюлозная Промышленность, Судостроение |
Основные Материалы Основных Частей
| ПРЕДМЕТ | НАЗВАНИЕ ЧАСТИ | МАТЕРИАЛ |
|---|---|---|
| 1 | Корпус | DI, CI |
| 2 | Диск | CF8, CF8M, DI+Ni, Bronze |
| 3 | Пружина | Нержавеющая сталь 416 |
| 4 | Штифт петли | Нержавеющая сталь 416 |
| 5 | Заглушка | Углеродистая сталь |
| 6 | Подшипник корпуса | PTFE |
| 7 | одшипник пружины | PTFE |
| 8 | Стопорный штифт | Нержавеющая сталь 416 |
| 9 | Рым-болт | Углеродистая сталь |
| 10 | Седло корпуса | EPDM, NBR, Витон, Неопрен |
Размеры:(mm)
| Размеры (in) | DN | B | E | DIN PN10/16 | ANSI 150 | JIS 10K |
|---|---|---|---|---|---|---|
| 2 | 50 | 43 | 66 | 107 | 102 | 101 |
| 2-1/2 | 65 | 46 | 86 | 127 | 121 | 121 |
| 3 | 80 | 64 | 95 | 142 | 133 | 131 |
| 4 | 100 | 64 | 118 | 162 | 171 | 156 |
| 5 | 125 | 70 | 146 | 192 | 193 | 187 |
| 6 | 150 | 76 | 174 | 218 | 219 | 217 |
| 8 | 200 | 89 | 225 | 273 | 276 | 267 |
| 10 | 250 | 114 | 266 | 328 | 336 | 330 |
| 12 | 300 | 114 | 311 | 378/382 | 406 | 375 |
| 14 | 350 | 127 | 361 | 438/442 | 448 | 420 |
| 16 | 400 | 140 | 411 | 488/495 | 511 | 483 |
| 18 | 450 | 152 | 451 | 538/555 | 546 | 538 |
| 20 | 500 | 152 | 506 | 592/617 | 603 | 593 |
| 24 | 600 | 178 | 625 | 695/734 | 714 | 697 |
| 28 | 700 | 229 | 721 | 809 | 828 | 807 |
| 32 | 800 | 241 | 826 | 916 | 936 | 917 |
ОТЗЫВЫ
Скачать
FAQs
Для чего используется обратный клапан?
Обратный клапан - это клапан, который позволяет жидкости течь в одном направлении и предотвращает обратный поток. По конструкции их можно разделить на две основные категории: первая - это шаровой обратный клапан, у которого запорный элемент имеет сферическую форму и может автоматически открываться или закрываться; вторая - это дисковый обратный клапан, у которого запорный элемент имеет круглую форму и может предотвращать обратный поток в зависимости от давления.
Из каких материалов изготавливаются обратные клапаны?
Обратные клапаны могут быть изготовлены из различных материалов, включая латунь, нержавеющую сталь, чугун, пластик (ПВХ или ХПВХ) и другие сплавы, которые выбираются в зависимости от применения и типа жидкости.
Где обычно устанавливаются обратные клапаны?
Обратные клапаны обычно используются в таких приложениях, как водоснабжение и канализация, нефтегазопроводы, химическая обработка и системы отопления, вентиляции и кондиционирования воздуха (HVAC), чтобы предотвратить обратный поток и защитить оборудование.
Как определить, что обратный клапан работает правильно?
Правильно функционирующий обратный клапан должен позволять жидкости течь в одном направлении без заметного сопротивления и полностью предотвращать обратный поток. Признаки неисправности включают обратный поток, необычный шум или вибрацию.
Как установить обратный клапан?
Обратные клапаны следует устанавливать в направлении потока, указанном на корпусе клапана. Обратные клапаны обычно устанавливаются в горизонтальных или вертикальных трубопроводных системах, в зависимости от конкретного типа и назначения.
