Joint de dilatation en caoutchouc à double bille
Les prix reflètent les coûts actuels des matériaux. Pour des qualités ou des matériaux alternatifs, veuillez nous contacter pour des solutions personnalisées et des prix précis.
Assurance qualité
Nous disposons d’une équipe de contrôle qualité dédiée et d’équipements de test avancés pour garantir une qualité constante des produits.
Livraison à temps
Avec des fournisseurs de matières premières fiables et des processus de production rationalisés, nous garantissons une livraison à temps.
Excellent service après-vente
Notre équipe d’experts en vannes assure un support après-vente impeccable
Certifications
Nos produits détiennent jusqu'à 10 certificats de certification internationaux faisant autorité, garantissant la conformité aux normes mondiales.
DÉTAILS DU PRODUIT

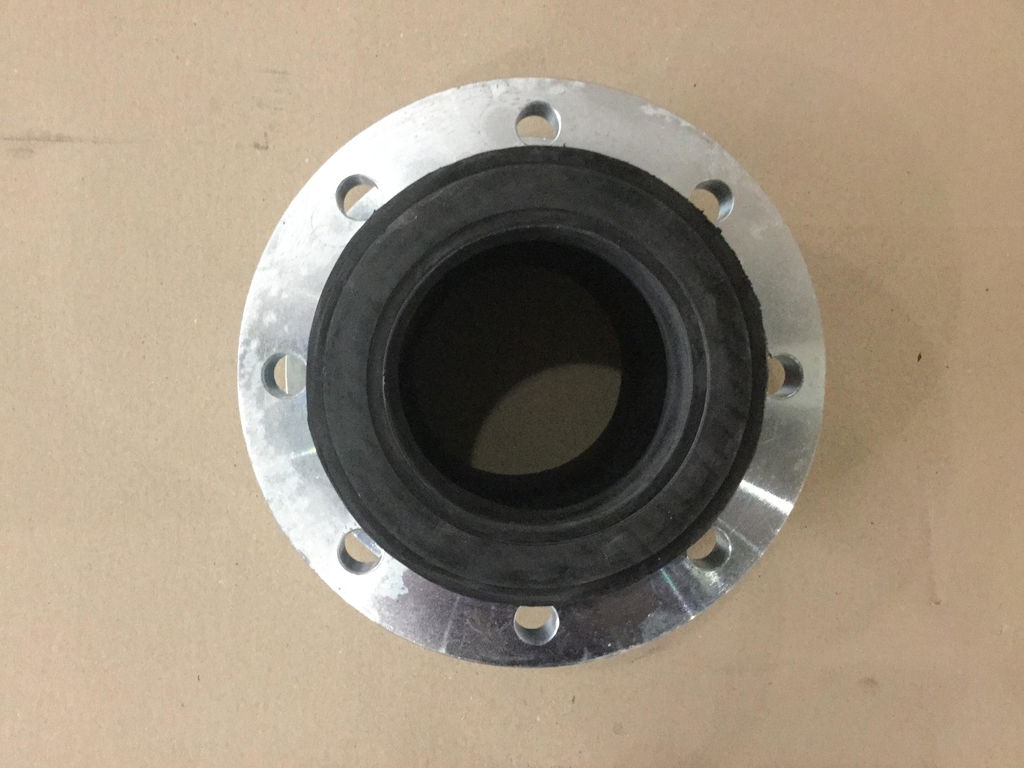

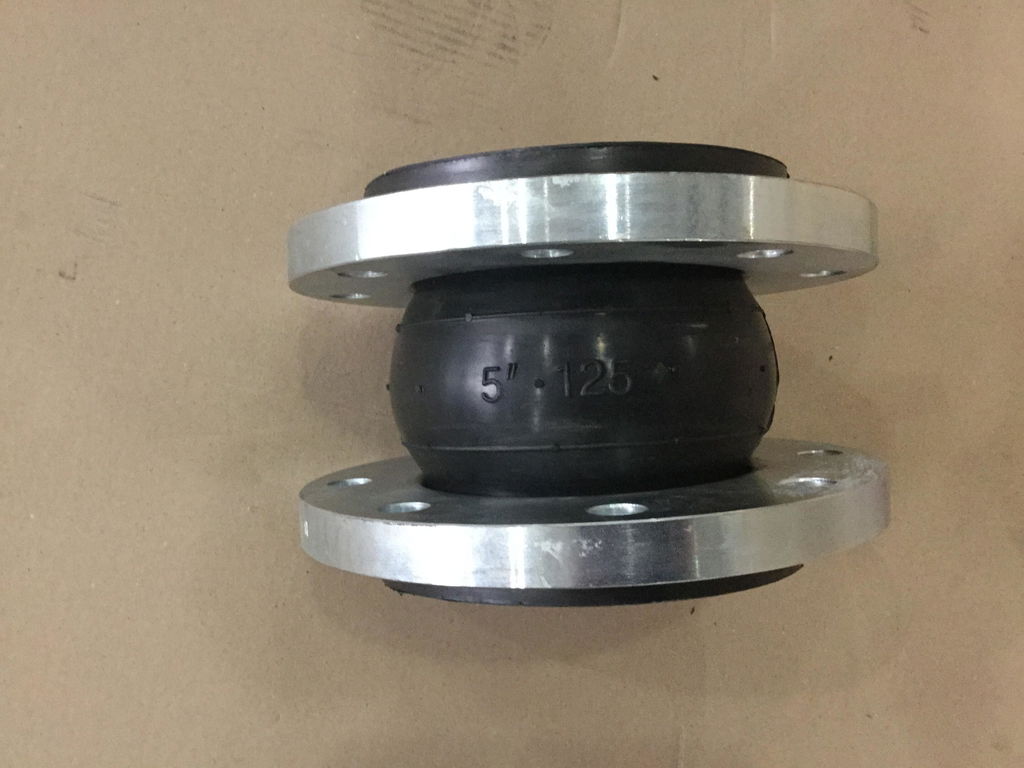

Joint de dilatation en caoutchouc à double bille
Le joint de dilatation en caoutchouc est un connecteur de tuyau courant, également connu sous le nom de connexion souple en caoutchouc, qui est principalement composé de caoutchouc et de fil d'acier. Le rôle principal est de connecter le pipeline, de jouer le rôle de connexion, d'absorption des chocs, de réduction du bruit, etc. Il peut résister à une certaine pression et à un certain déplacement dans le raccordement du pipeline, afin d'assurer le fonctionnement normal du pipeline. Par rapport aux raccords de tuyauterie métalliques traditionnels, il a une meilleure élasticité et flexibilité, qui peuvent s'adapter à la déformation et aux vibrations du pipeline et réduire la concentration de contraintes du pipeline, prolongeant ainsi la durée de vie du pipeline. Il a une bonne résistance à la pression, à la corrosion, à l'abrasion, à l'huile et à d'autres caractéristiques, et est largement utilisé dans la construction, l'industrie chimique, la conservation de l'eau, l'énergie électrique, le pétrole et d'autres domaines.
Ce connecteur à double boule avec bride permet des connexions de tuyaux sécurisées et flexibles. Sa conception permet des raccords efficaces et étanches, réduisant les risques de fuite et garantissant un fonctionnement fluide. Avec ce connecteur, vous pouvez facilement connecter des tuyaux de différentes tailles et matériaux, augmentant ainsi la polyvalence et la commodité de vos systèmes de plomberie.
Joint de dilatation en caoutchouc à double bille Dessin
Norme de mise en œuvre
| Catégorie | Détails |
|---|---|
| Taper | Bride |
| Face à face | API609, BS5155, DIN3202, ISO5752 |
| Bride | DIN, BS, UNI, ISO, ANSI, COMME, JIS |
| Bride de montage | ISO5211 |
| Pression de service | PN16 (200 PSI) |
| Application | CVC, approvisionnement en eau et eaux usées, aliments et boissons, traitement chimique/pétrochimique, électricité et services publics, papier et pâte à papier, construction navale |
Matériaux standard des pièces principales
| ARTICLE | NOM DE LA PIÈCE | MATÉRIEL |
|---|---|---|
| 1 | Sphère | EPDM/NBR |
| 2 | Bride | CS |
Dimensions :(mm)
| TAILLE | Disolacement axial | Disolacement Latéral | Pn16 | Pn10 | |||||||
| dans | DN | L | Extensible | Compression | D | D1 | n-d1 | D | D1 | n-d1 | |
| 2 | 50 | 165 | 30 | 50 | 45 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
| 2.5 | 65 | 175 | 30 | 50 | 45 | 185 | 145 | 4-18 | 185 | 145 | 4-18 |
| 3 | 80 | 175 | 35 | 50 | 45 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
| 4 | 100 | 225 | 35 | 50 | 40 | 220 | 180 | 8-18 | 220 | 180 | 8-18 |
| 5 | 125 | 225 | 35 | 50 | 40 | 250 | 120 | 8-18 | 250 | 210 | 8-18 |
| 6 | 150 | 225 | 35 | 50 | 40 | 285 | 240 | 8-23 | 285 | 240 | 8-23 |
| 8 | 200 | 325 | 35 | 50 | 40 | 340 | 295 | 12-23 | 340 | 295 | 8-23 |
| dix | 250 | 325 | 35 | 60 | 35 | 405 | 355 | 12-27 | 395 | 350 | 12-23 |
| 12 | 300 | 325 | 35 | 60 | 35 | 460 | 410 | 12-27 | 445 | 400 | 12-23 |
| 14 | 350 | 325 | 35 | 60 | 40 | 520 | 470 | 16-27 | 505 | 460 | 16-23 |
| 16 | 400 | 325 | 35 | 50 | 40 | 580 | 525 | 16-30 | 565 | 515 | 16-27 |
COMMENTAIRES
Customer Reviews
These rubber expansion joints are great. Excellent value for Money.
Télécharger
FAQ
Qu'est-ce qu'un joint de dilatation en caoutchouc ?
Un joint de dilatation en caoutchouc est un connecteur flexible en caoutchouc utilisé pour absorber les mouvements, les vibrations et la dilatation thermique dans les systèmes de tuyauterie.
Quelles sont les principales applications des joints de dilatation en caoutchouc ?
Ils sont couramment utilisés dans les systèmes CVC, les usines de traitement de l’eau et des eaux usées, le traitement chimique, la production d’électricité et les systèmes de tuyauterie industrielle.
Quels sont les avantages de l’utilisation de joints de dilatation en caoutchouc ?
Ils offrent de la flexibilité, réduisent le bruit et les vibrations, compensent le désalignement, absorbent la dilatation thermique et protègent l'équipement des contraintes et de l'usure.
Comment utiliser un joint de dilatation en caoutchouc
Lors de l'installation d'un joint de dilatation en caoutchouc , vous devez sélectionner le joint adapté à votre système, vous assurer que les tuyaux sont propres et alignés et les connecter entre les brides. Serrez les boulons uniformément selon un motif en étoile, assurez-vous d'une marge de mouvement appropriée, vérifiez les contraintes et les fuites et effectuez des inspections de maintenance régulières.
