Задвижка С Выдвижным Штоком И Цельным Клином
Цены отражают текущую стоимость материалов. Для альтернативных марок или материалов, пожалуйста, свяжитесь с нами для получения индивидуальных решений и точной стоимости.
Обеспечение Качества
У нас есть специализированная команда контроля качества и современное испытательное оборудование для обеспечения стабильного качества продукции.
Своевременная Доставка
С надежными поставщиками сырья и оптимизированными производственными процессами мы гарантируем своевременную доставку.
Отличное Послепродажное Обслуживание
Наша команда экспертов по клапанам предоставляет безупречную поддержку после продажи.
Сертификаты
Наши продукты имеют до 10 международных авторитетных сертификатов, обеспечивающих соответствие мировым стандартам.
ПОДРОБНОСТИ О ПРОДУКТЕ
Введение К Задвижке С Выдвижным Штоком И Цельным Клином
Задвижка с выдвижным штоком и цельным клином — это надежный и долговечный вариант для управления потоком в трубопроводных системах. Благодаря конструкции с цельным клином она обеспечивает плотное уплотнение и предотвращает утечки. Особенность выдвижного штока позволяет легко визуально контролировать положение задвижки. Доверяйте её качеству и профессионализму для удовлетворения ваших потребностей в задвижках.
Чертеж Задвижки С Выдвижным Штоком И Цельным Клином
Стандарт выполнения
| Категория | Детали |
|---|---|
| Тип | Фланец |
| Межфланцевое расстояние | API609, BS5155, DIN3202, ISO5752 |
| Фланцы | DIN, BS, UNI, ISO, ANSI, AS, JIS |
| Монтажный фланец | ISO5211 |
| Рабочее давление | PN16 (200PSI) |
| Применение | ОВКВ (отопление, вентиляция, кондиционирование воздуха), водоснабжение и канализация, пищевая и напитковая промышленность, химическая/нефтехимическая переработка, энергетика и коммунальные услуги, целлюлозно-бумажная промышленность, судостроение |
Стандартные Материалы Основных Деталей
| Элемент | Наименование детали | Материал |
|---|---|---|
| 1 | Корпус | DI |
| 2 | Седло | EPDM |
| 3 | Вал | SS420 |
| 4 | Диск | DI |
| 5 | Гайка | Латунь |
| 6 | Прокладка крышки | EPDM |
| 7 | Крышка | DI |
| 8 | Уплотнение | Гибкий графит |
| 9 | Винт с цилиндрической головкой | SS |
| 10 | Рукоятка (штурвал) | DI |

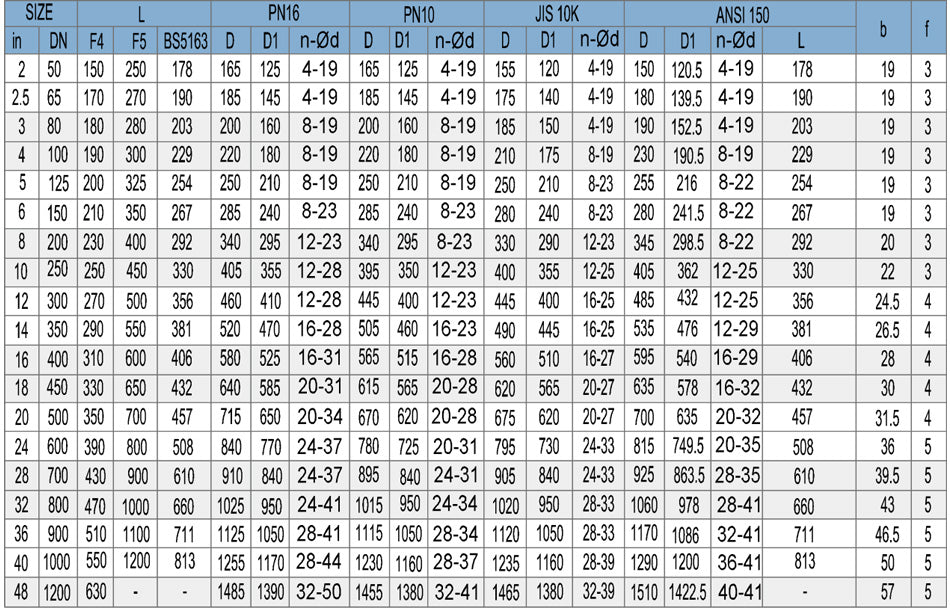

Размеры: (мм)
