Как выбрать фланцевую или приварную задвижку для промышленного трубопровода

В промышленных трубопроводных системах задвижки играют ключевую роль в управлении потоком рабочей среды и обеспечении общей безопасности системы. Одним из важных конструктивных аспектов является способ подключения задвижки — на первый взгляд, это может показаться незначительным, но на практике он серьёзно влияет на герметичность, затраты на обслуживание и даже на риск отказа системы.

Фланцевые и приварные в раструб задвижки обладают своими преимуществами благодаря различиям в способе подключения. Правильный выбор типа задвижки влияет не только на надёжность и устойчивость всей системы, но и напрямую отражается на эксплуатационных расходах и эффективности в долгосрочной перспективе.

Фланцевая или приварная? Какой вариант лучше для вашего трубопровода? Надеемся, эта статья поможет вам принять обоснованное решение.

Сравнение способов подключения фланцевых и приварных задвижек

Фланцевая задвижка: Устанавливается при помощи болтов, которые соединяют две фланцевые поверхности. Между ними размещается прокладка для обеспечения плотного и герметичного соединения.

Приварная задвижка (в раструб): Труба вставляется непосредственно в гнездо (раструб) задвижки, после чего выполняется сварка для создания прочного и неразъёмного соединения.

flange-vs-Socket-gate-valve

Преимущества и недостатки фланцевых и приварных в раструб задвижек

Фланцевая задвижка

Преимущества

Удобство установки и демонтажа:
Конструкция с фланцевым соединением позволяет легко монтировать и снимать задвижку. Для установки достаточно совместить фланец задвижки с фланцем трубы, вставить болты и затянуть гайки. Демонтаж происходит в обратном порядке. Такое удобство особенно важно при обслуживании и ремонте крупных трубопроводных систем.
Например, в насосной станции городского водоснабжения, если требуется замена задвижки, фланцевое соединение позволяет быстро её демонтировать, не нарушая работу всей системы.

Высокая универсальность:
Фланцевые соединения подходят для трубопроводов с различными диаметрами и рабочим давлением. Независимо от того, используется ли труба малого диаметра при низком давлении или крупная магистраль под высоким давлением, можно подобрать соответствующие фланцы и задвижки. Благодаря своей универсальности фланцевые задвижки широко применяются в различных отраслях промышленности.

Недостатки

Вес и требования к монтажному пространству
Из-за наличия фланцев и болтов такие задвижки имеют большие габариты и требуют больше места при установке. В условиях ограниченного пространства или в сложной компоновке трубопровода это может создать затруднения как при проектировании, так и при монтаже.

Более высокая стоимость
Производство фланцевых задвижек более сложное, к тому же требуются дополнительные элементы — болты и прокладки, что увеличивает себестоимость. Установка также требует больше трудозатрат и времени — особенно при затягивании множества болтов, что увеличивает общие затраты на монтаж.

Проблемы с герметичностью при высоких температурах
В условиях высоких температур герметичность фланцевого соединения может ухудшаться. Различные металлы расширяются с разной скоростью, и при нагреве может меняться натяжение болтов, что приводит к ослаблению давления на прокладку и возникновению утечек. Чтобы сохранить герметичность, часто требуются термостойкие прокладки и регулярная протяжка болтов для компенсации теплового расширения.

gate valve

Приварная в раструб задвижка

Преимущества

Отличная герметичность
Приварные в раструб задвижки соединяются с трубопроводом методом сварки, образуя прочную и монолитную конструкцию с высокой прочностью соединения и превосходной герметичностью. В моделях с мягким уплотнением запорный элемент часто покрыт резиной, которая плотно прижимается к седлу при закрытии — что дополнительно улучшает герметичность. Такие задвижки особенно подходят для чистых сред или применений, где недопустима внутренняя утечка.

Компактная конструкция и экономия пространства
Благодаря отсутствию фланцев и болтов, приварные задвижки более компактны и имеют меньший вес. Это идеальный выбор для систем с ограниченным монтажным пространством.
Например, в паровых вспомогательных системах машинных отделений судов, где трубопроводы проложены плотно и в несколько уровней, использование приварных задвижек позволяет минимизировать занимаемое пространство и избежать пересечений с другим оборудованием.

Низкие эксплуатационные расходы в долгосрочной перспективе
Приварные соединения исключают необходимость приобретения фланцев, болтов и прокладок на этапе монтажа, снижая начальные затраты на материалы. Кроме того, сварное соединение обеспечивает высокую надёжность на протяжении всего срока службы, значительно сокращая объёмы текущего технического обслуживания.

Недостатки

Сложность демонтажа и высокие затраты на ремонт
Поскольку соединение является неразъёмным, задвижку невозможно снять без разрезания трубопровода. Для замены или ремонта требуется вырезать участок трубы, что увеличивает время и стоимость обслуживания, а также может повредить соседние участки системы или оборудование.

Ограничение по диаметру
Из-за особенностей сварочного процесса и распределения напряжений, приварные задвижки в раструб применяются, как правило, в трубопроводах малого диаметра — обычно до DN50 (2 дюймов). Использование в системах с большим диаметром может привести к деформации корпуса задвижки из-за локального перегрева при сварке.

Высокая зависимость от качества сварки
Для надёжного монтажа необходимы квалифицированные сварщики и специализированное оборудование. Процесс сварки должен строго контролироваться. Некачественные швы могут привести к утечкам, снижению герметичности и созданию потенциальных угроз для безопасности всей системы.

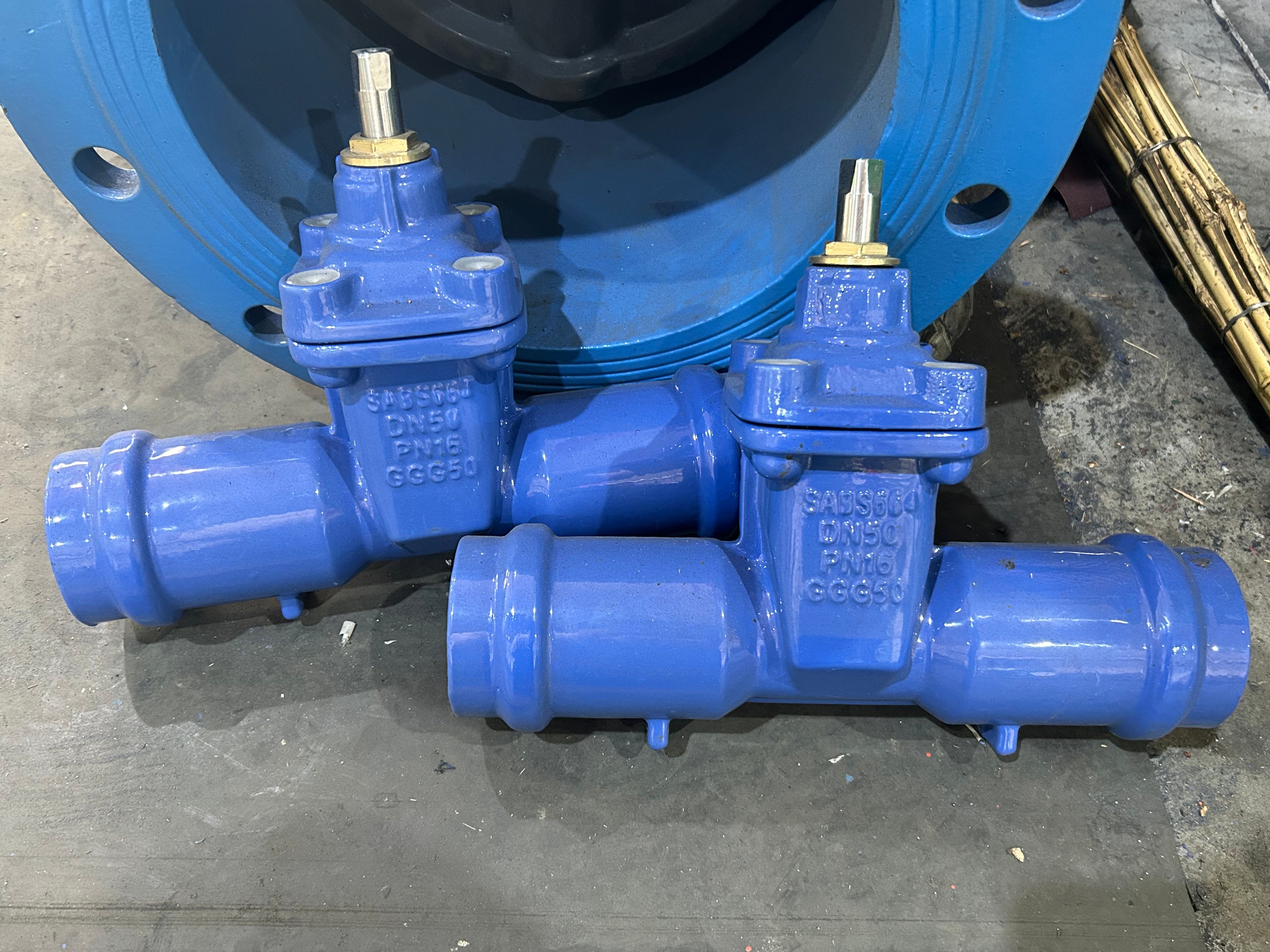

Socket Type Soft Seal Gate Valve Square Cap

Сводка: в каких случаях применять фланцевые и приварные задвижки

Условие эксплуатации

Рекомендуемый тип задвижки

Причина

Городское водоснабжение, системы охлаждения

Фланцевая задвижка

Легкий монтаж и замена; совместимость с разными диаметрами и давлениями

Высокое давление и температура, герметичность

Приварная задвижка с жёстким уплотнением

Сварное соединение обеспечивает надёжную герметичность в экстремальных условиях

Ограниченное монтажное пространство

Приварная задвижка малого диаметра

Компактная конструкция экономит место при сложной компоновке

Частое обслуживание или необходимость замены

Фланцевая задвижка

Удобный демонтаж, снижение трудозатрат и времени при техническом обслуживании

Агрессивные/коррозионные среды

Фланцевая задвижка с индивидуальной прокладкой

Возможность подбора материалов прокладок с антикоррозионными свойствами

Благодарим за внимание!Надеемся, эта статья помогла вам лучше понять, как выбрать подходящую задвижку для вашей трубопроводной системы.

Если вы находитесь в поиске надёжного поставщика задвижек, рекомендуем обратить внимание на Union Valve. Мы — опытный и профессиональный производитель, предлагающий индивидуальные технические решения, высокое качество продукции и отличное послепродажное обслуживание.

Независимо от того, нужна ли вам фланцевая или приварная задвижка, специалисты Union Valve разработают конструкцию и подберут оборудование с учётом ваших условий эксплуатации
